Розлив сока в бутылки

Основные различия тары

При выборе тары необходимо оценить весь путь бутылки от загрузки на линию до выхода закрытой продукции. Замена стекла на пластик затрагивает не только наполнитель. Основные различия заключаются в следующем:

• Масса и механическая прочность. Стеклянная бутылка тяжелее и сохраняет геометрию под нагрузкой, но может разбиться при ударе. ПЭТ легче и устойчивее к падению, однако способен деформироваться при давлении направляющих или высокой температуре.
• Температурная стойкость. Стекло подходит для горячего наполнения при соблюдении допустимого температурного перепада. Обычная ПЭТ-бутылка может потерять форму, поэтому для горячего розлива требуется соответствующий тип тары.

• Способ укупорки. Для стекла и ПЭТ применяются разные горловины, крышки и значения усилия закрытия. Укупорочный узел должен соответствовать конкретной паре «бутылка — крышка».
• Транспортировка. Тяжёлая стеклянная тара устойчивее стоит на конвейере, но создаёт повышенную нагрузку на приводы. Лёгкая ПЭТ-бутылка проще перемещается, однако чаще падает и смещается при резких переходах скорости.

Эти различия необходимо учитывать до выбора наполнителя. Аппарат для розлива соков работает в составе линии, поэтому его характеристики нельзя отделять от подачи бутылок, укупорки и транспортёров.

Подача стеклянных бутылок

Стеклянная тара поступает на линию в ящиках, палетах или сформированных рядах. При автоматизации могут использоваться депаллетизаторы, накопительные столы и транспортёры с направляющими.

На участке подачи учитывают:

• массу пустой бутылки;
• устойчивость формы;
• наличие сколов и трещин;
• расстояние между изделиями;
• допустимую высоту падения;
• скорость накопительного конвейера.

Стекло нельзя передавать между участками с ударом. Сколы могут появляться при соприкосновении бутылок, неправильной настройке направляющих или резком торможении потока. Перед наполнением желательно контролировать целостность тары. Повреждённая бутылка может разрушиться уже во время розлива, загрязнив осколками рабочую зону и соседние изделия.

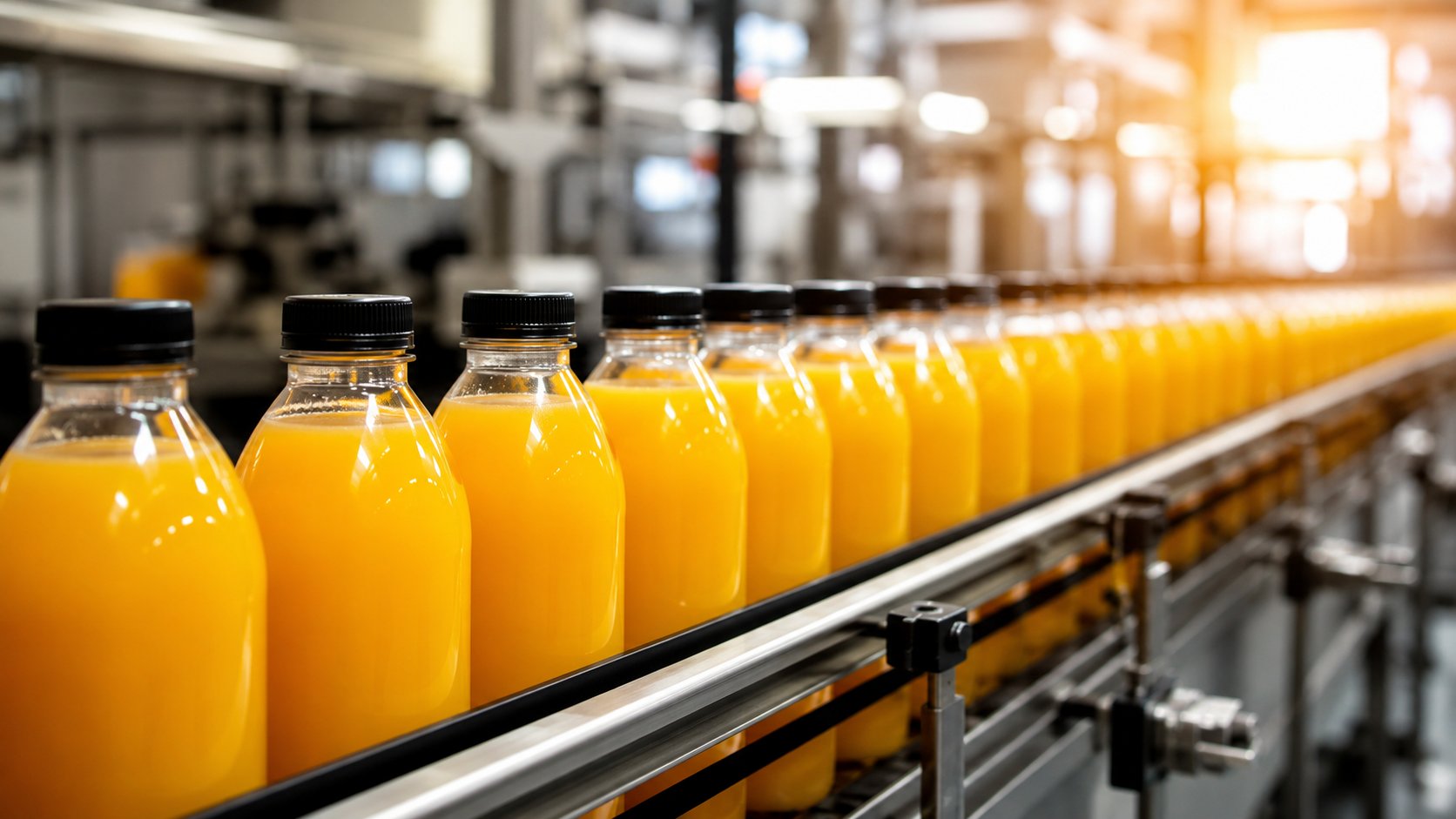

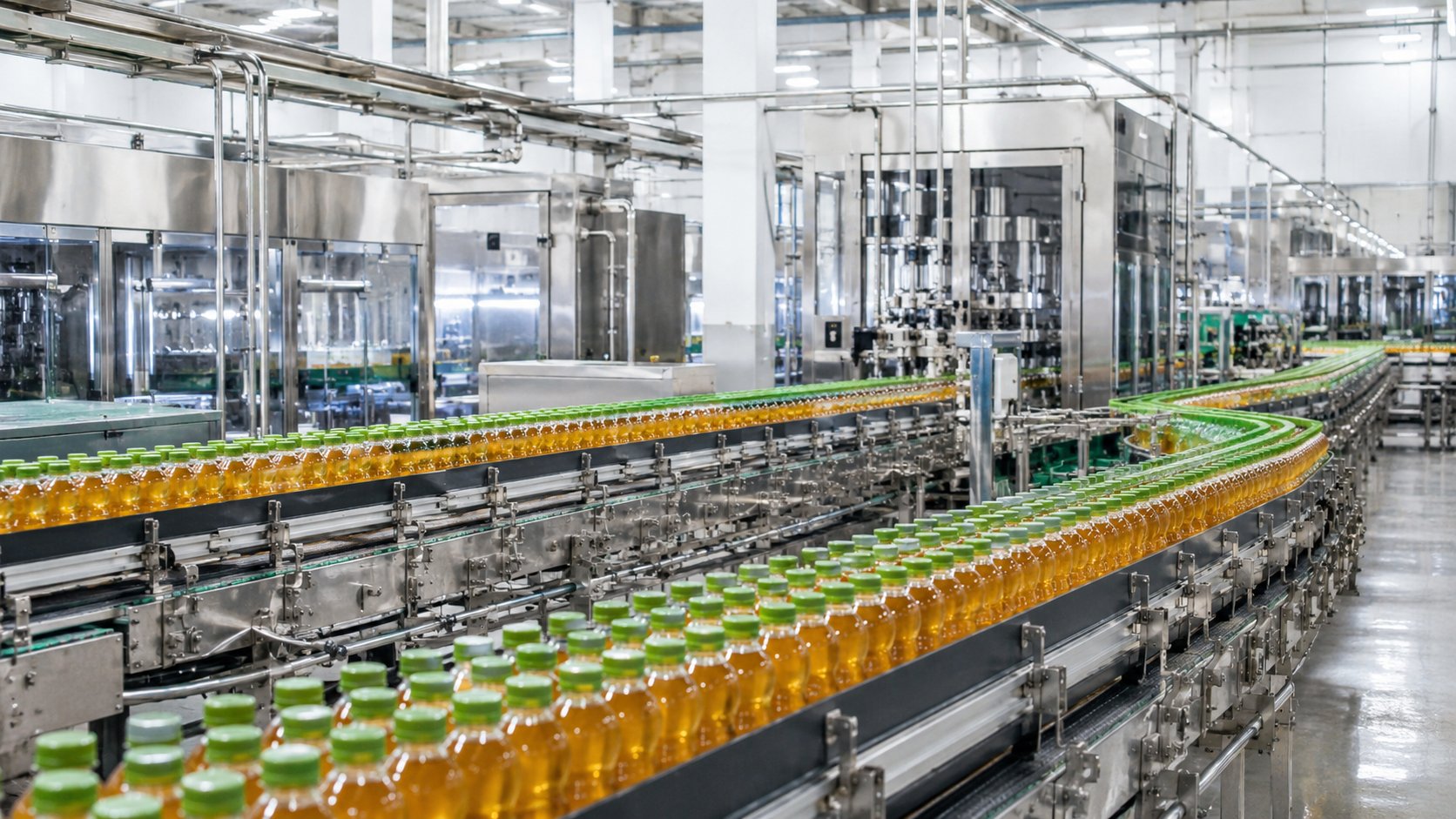

Подача ПЭТ-бутылок

ПЭТ-тара значительно легче, поэтому иначе ведёт себя на накопительных участках. Пустые бутылки могут смещаться от воздушного потока, падать при широких направляющих и деформироваться при чрезмерном боковом давлении.

Для стабильной подачи необходимы:

• точная настройка направляющих;
• поддержка бутылки по корпусу;
• плавные переходы скорости;
• отсутствие сильных воздушных потоков;
• контроль формы дна;
• ограничение давления в накопителе.

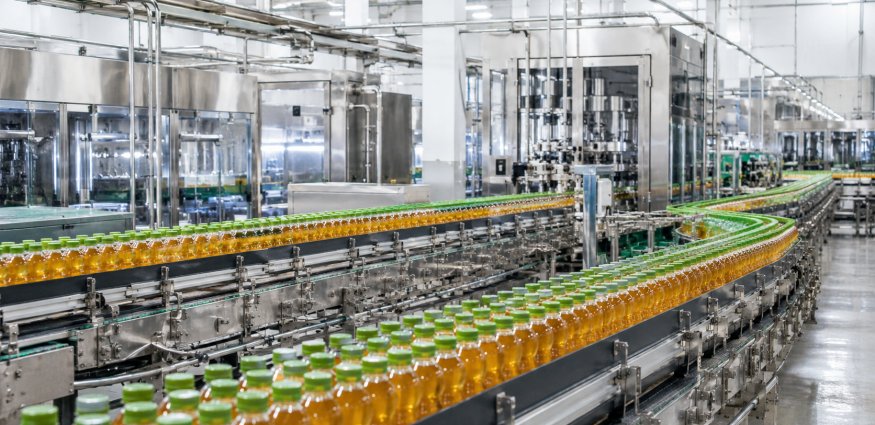

На высокопроизводительных линиях розлива соков ПЭТ-бутылки могут перемещаться за горловину. Такой способ снижает зависимость от формы корпуса, но требует стандартизированной геометрии горловины и соответствующего транспортного оборудования. Если бутылки поступают готовыми, необходимо проверить их устойчивость после хранения и перевозки. Деформированная тара может не позиционироваться под наполнительным клапаном.

Температура продукта

Температура сока влияет на выбор материала бутылки и конструкцию линии. При горячем наполнении тара должна сохранять форму, а её поверхность — выдерживать контакт с продуктом без разрушения или усадки.

Перед выбором проверяют:

• температуру сока после пастеризации;
• допустимую температуру бутылки;
• время между нагревом и розливом;
• скорость охлаждения тары;
• температурный перепад на линии.

Стеклянная бутылка обладает высокой термостойкостью, однако резкий перепад между холодным стеклом и горячим соком повышает риск разрушения. Поэтому температура пустой тары и условия производственного помещения имеют практическое значение. Для ПЭТ необходима бутылка, рассчитанная на выбранный режим. Обычная тара для холодного розлива может сжиматься, втягивать стенки или изменять форму дна после наполнения горячим соком.

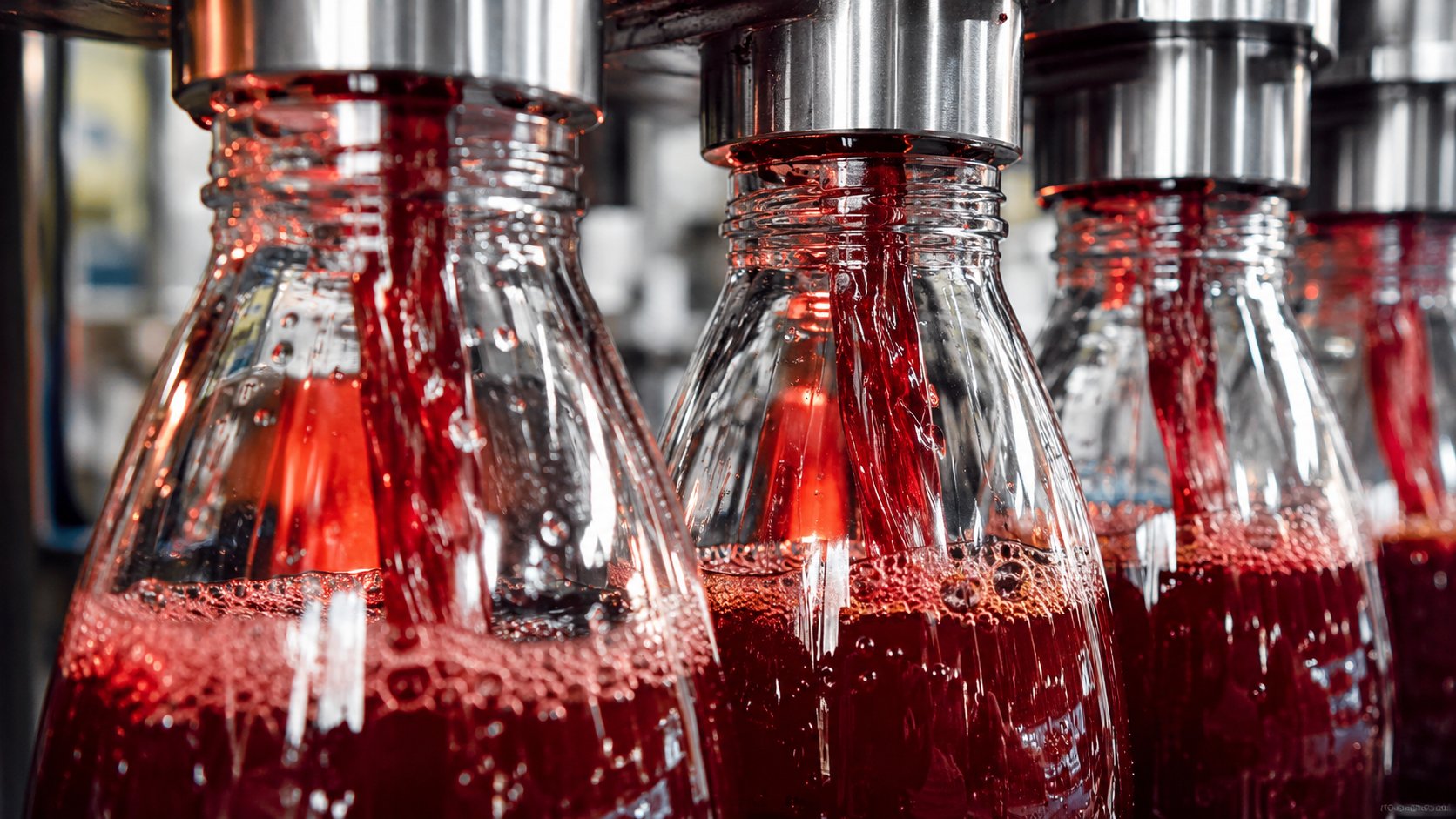

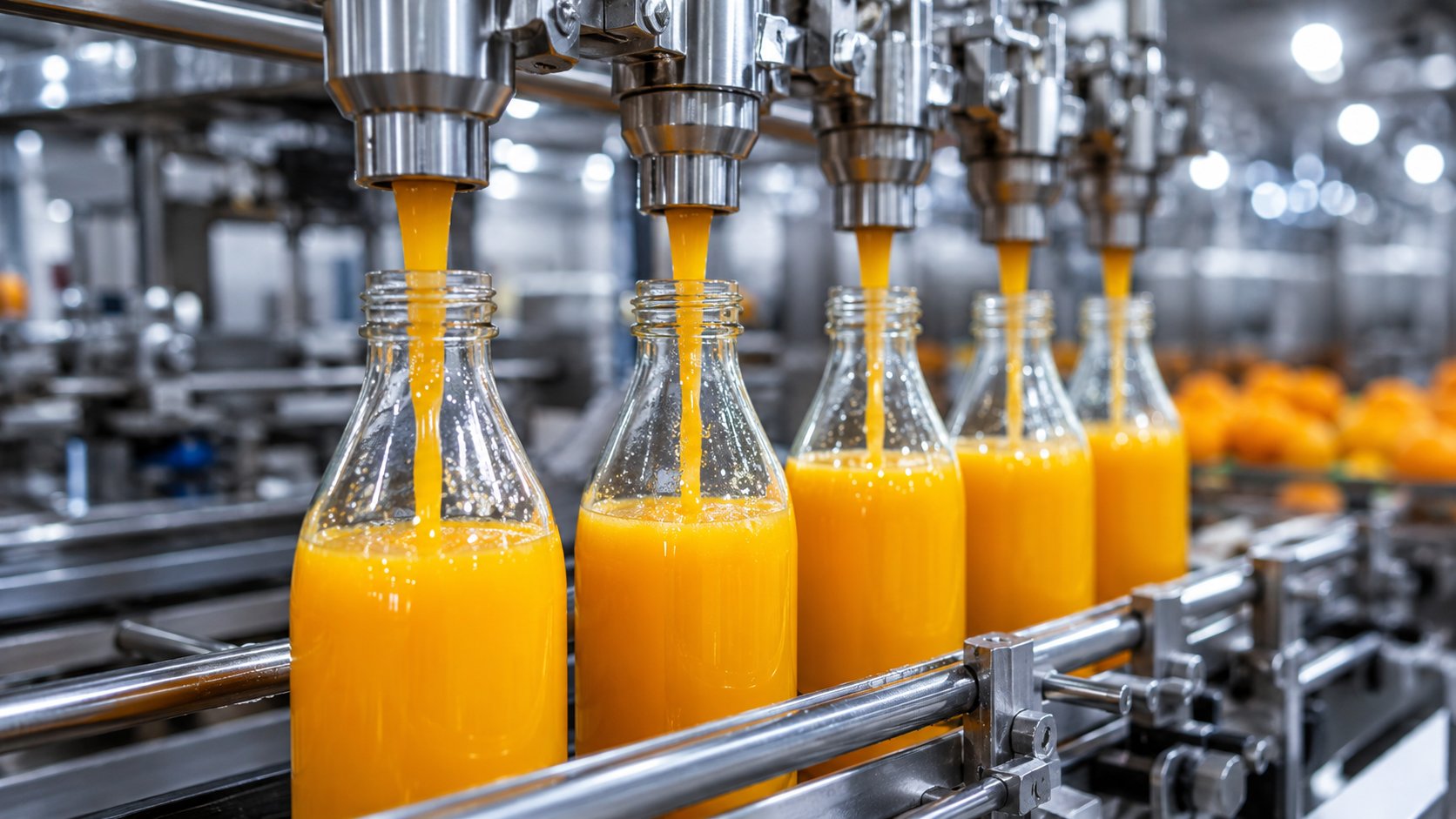

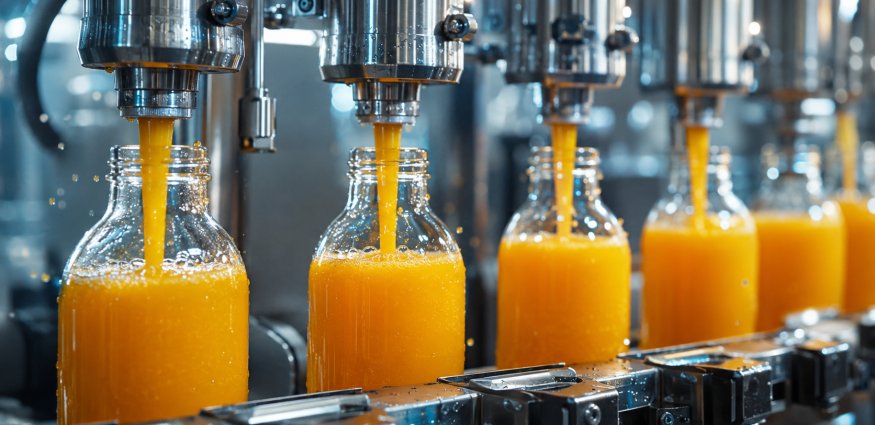

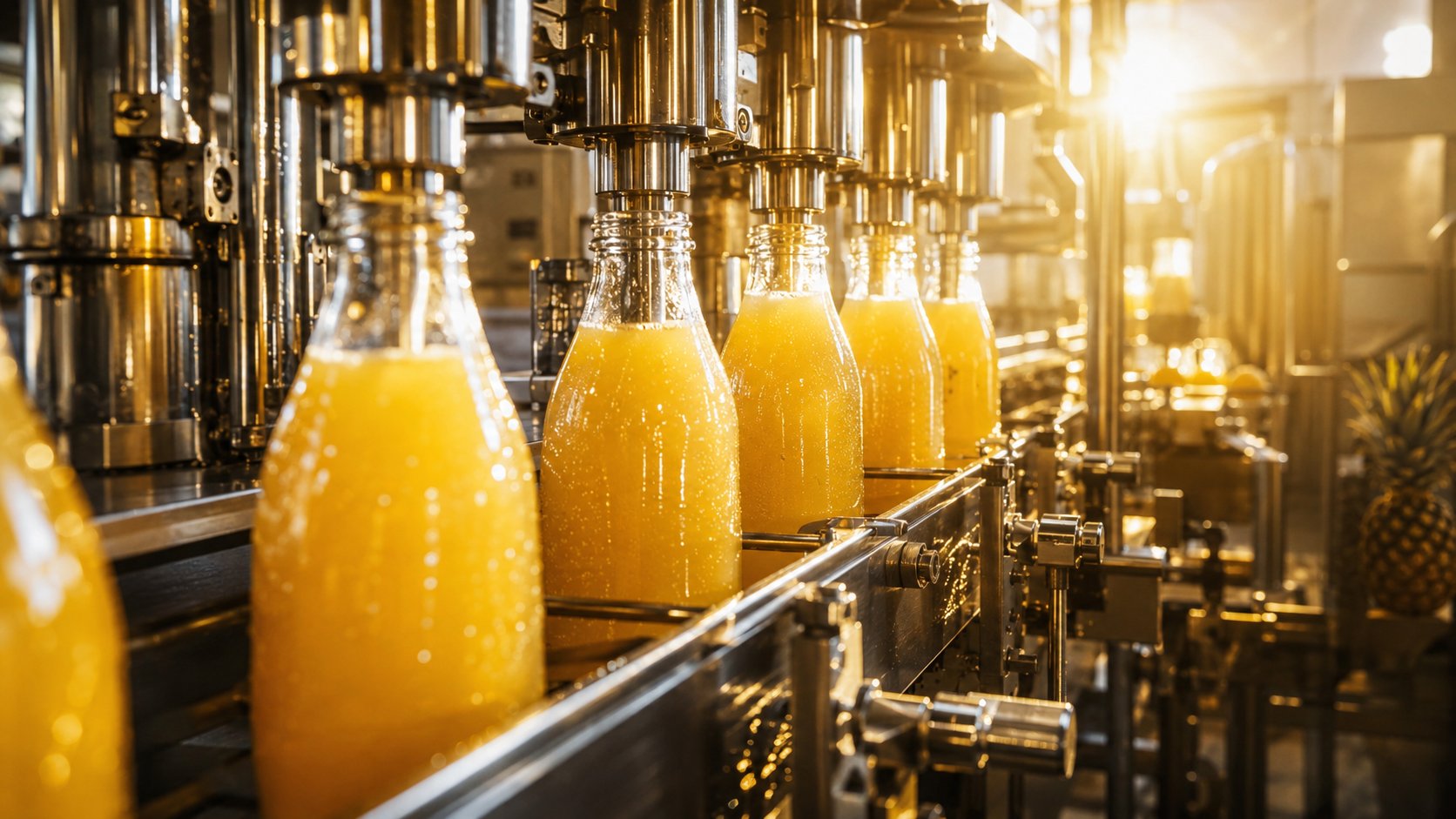

Горячий розлив в стекло

При наполнении стеклянной бутылки важно поддерживать стабильную температуру продукта и исключать резкое охлаждение отдельных участков тары.

Линия должна обеспечивать:

• равномерную подачу бутылок;
• контролируемую температуру сока;
• точное позиционирование горловины;
• немедленную укупорку;
• постепенное охлаждение продукции.

Стекло сохраняет жёсткость после наполнения, поэтому уровень жидкости остаётся визуально стабильным. Однако ошибки на транспортёре могут приводить к ударам между тяжёлыми бутылками. После укупорки горячую тару направляют на участок контролируемого охлаждения. Слишком резкое воздействие холодной воды создаёт термическую нагрузку на стекло.

Горячий розлив в ПЭТ

Газовый или электрический пастеризатор может подавать сок при одинаковой температуре, но ПЭТ-бутылка реагирует на неё иначе. Для горячего розлива применяют термостойкую тару соответствующей конструкции.

При выборе проверяют:

• допустимую температуру наполнения;
• толщину и распределение материала;
• форму усиливающих рёбер;
• устойчивость дна;
• изменение объёма при охлаждении;
• совместимость с крышкой.

После закрытия горячий продукт постепенно остывает, а давление внутри бутылки изменяется. Корпус должен компенсировать эти изменения без заметного втягивания стенок. Недостаточно указать поставщику только материал ПЭТ. Необходимо передать чертёж бутылки, параметры горловины и фактическую температуру розлива.

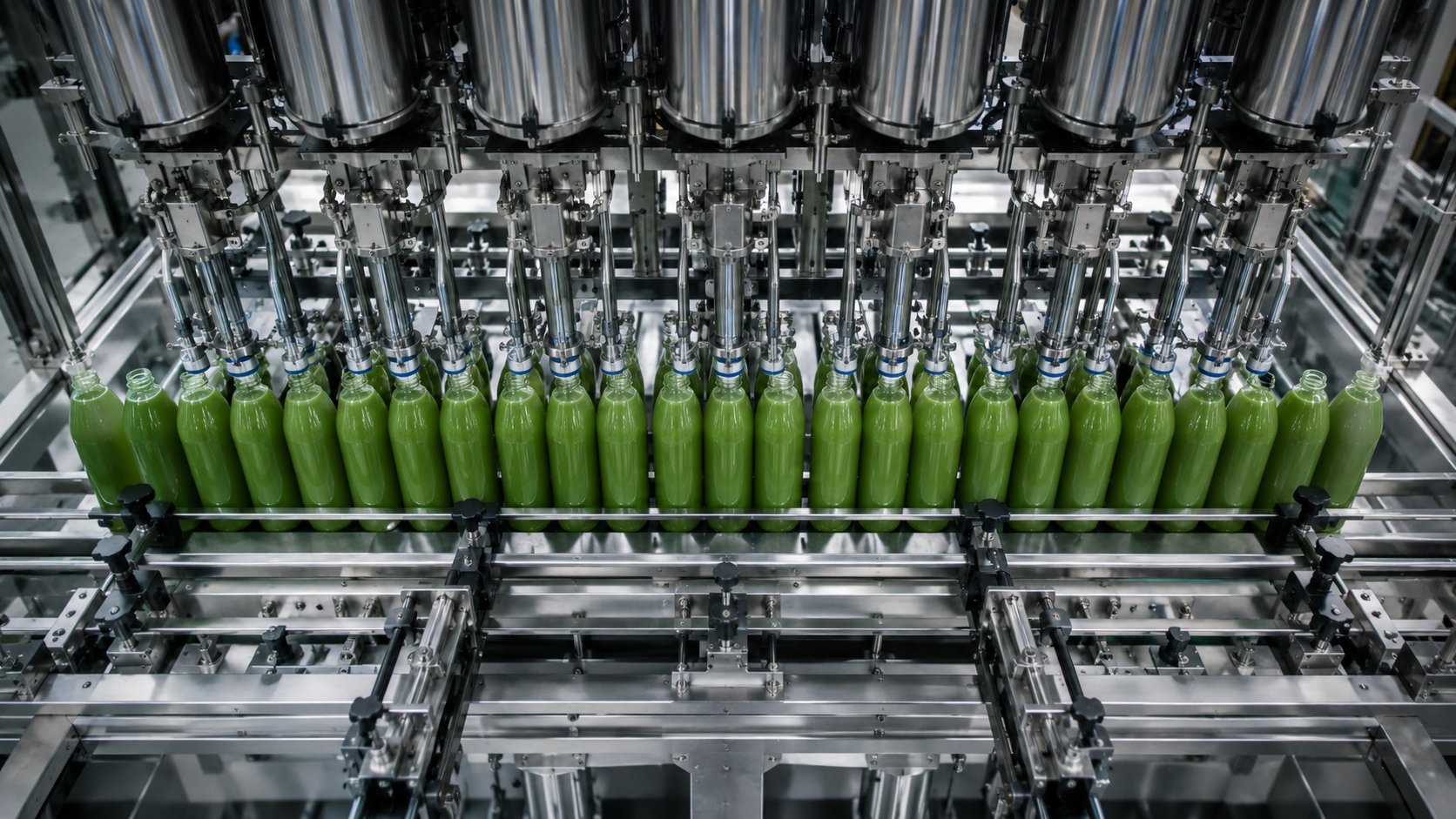

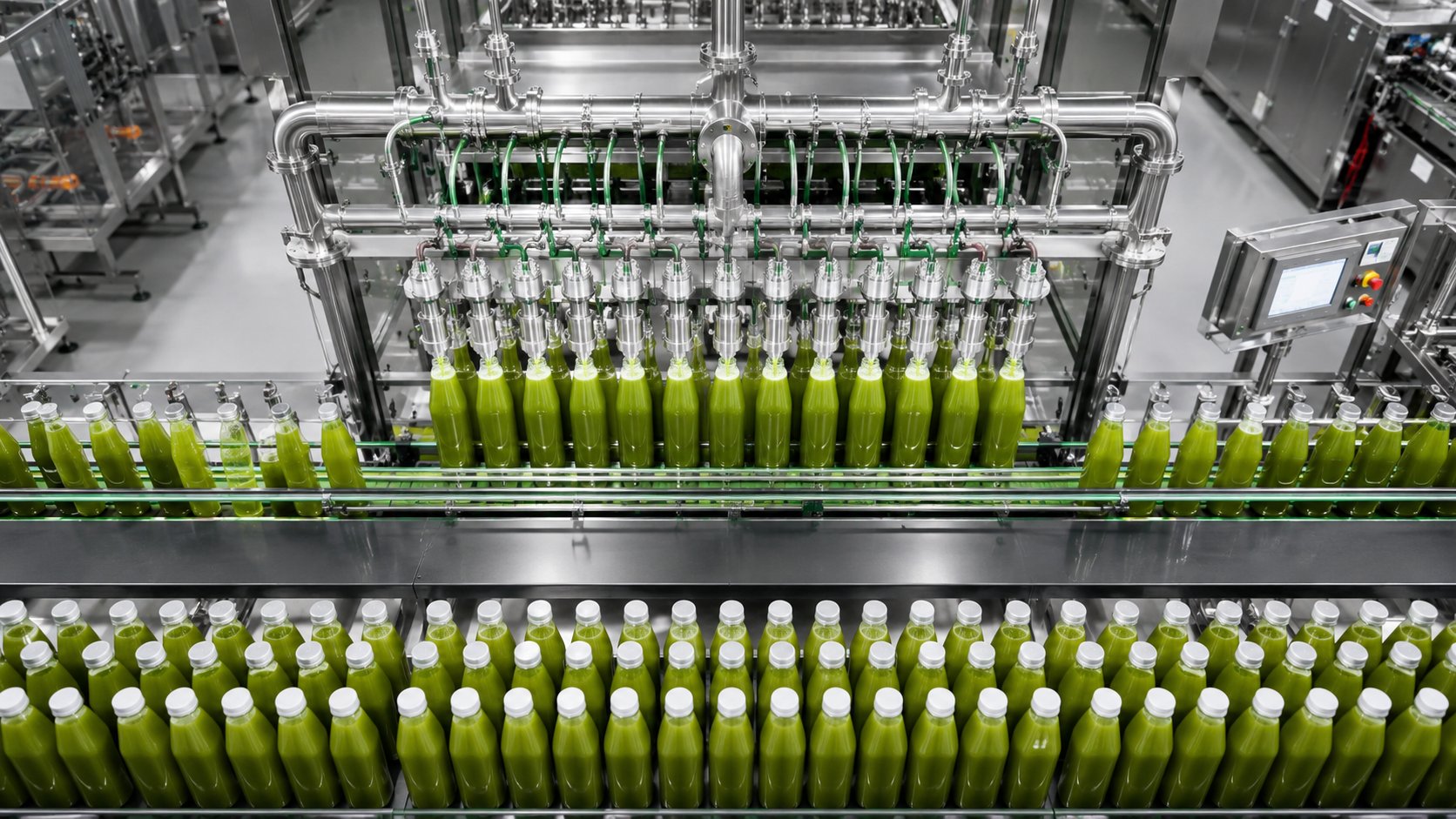

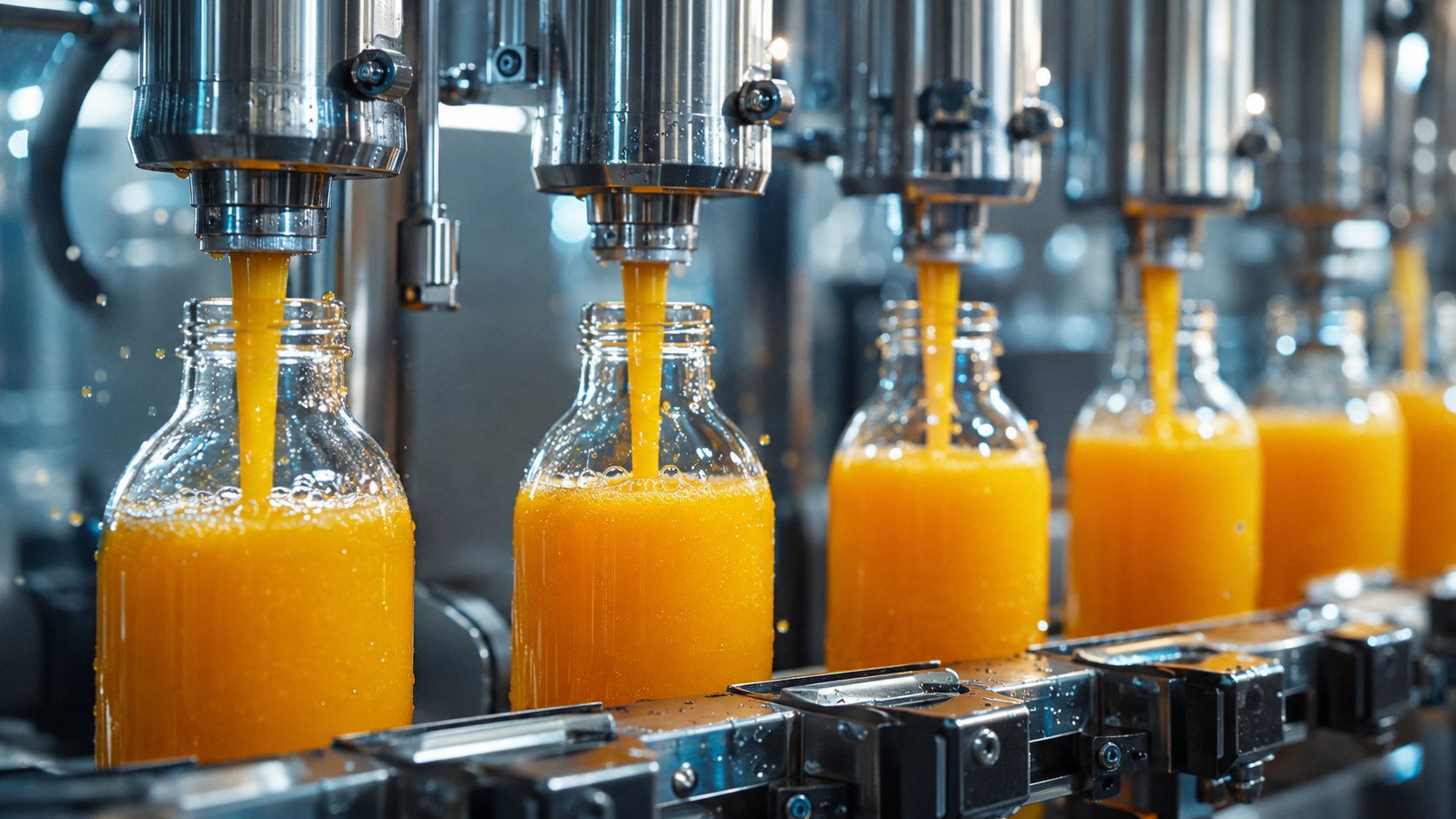

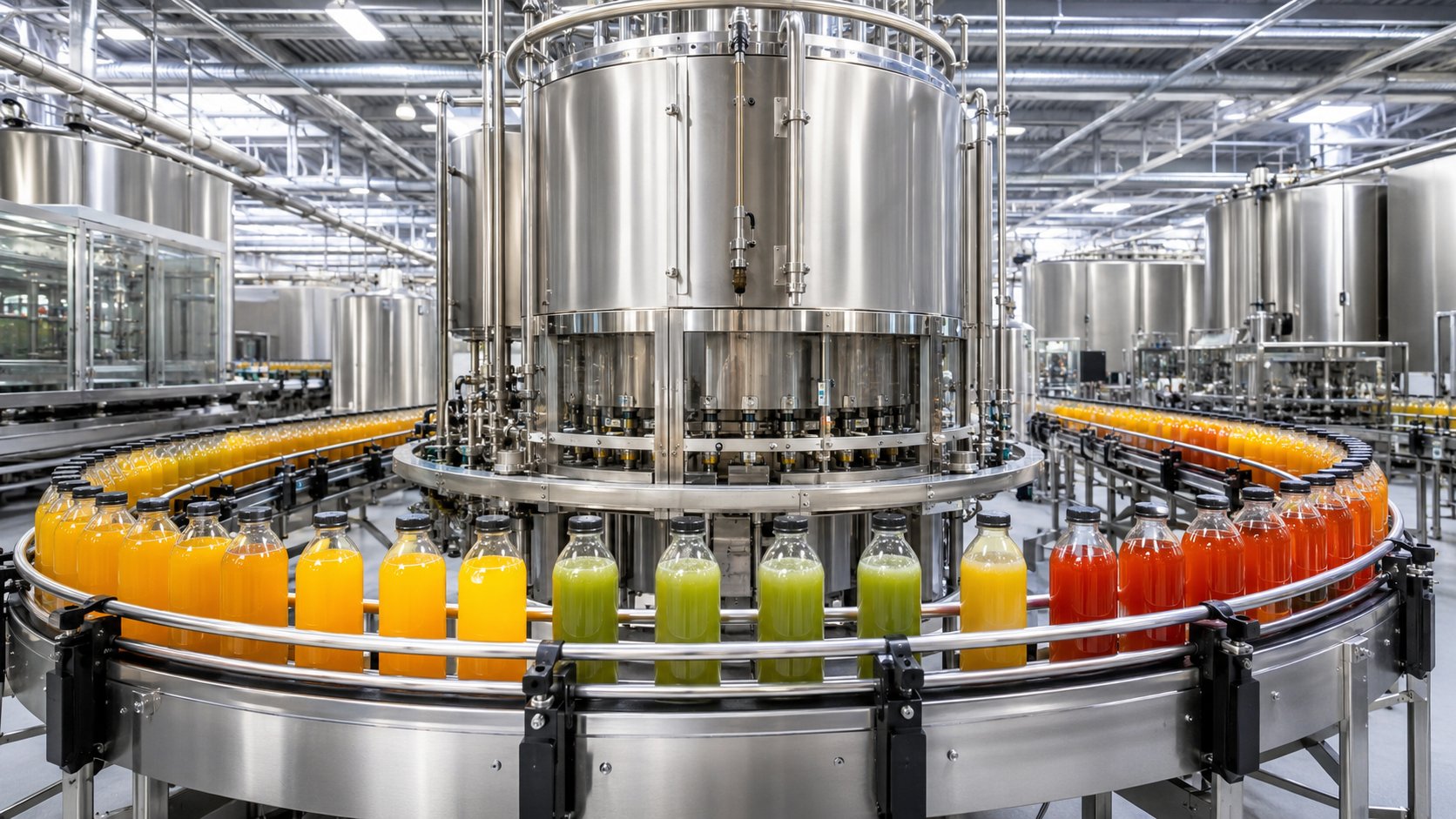

Наполнительный узел

Оборудование для розлива сока выбирают по характеристикам продукта и бутылки. Стеклянная и пластиковая тара могут потребовать разных способов фиксации и позиционирования.

При подборе наполнителя учитывают:

• материал бутылки;
• диаметр горловины;
• высоту тары;
• требуемый уровень налива;
• температуру продукта;
• содержание мякоти.

Жёсткую стеклянную бутылку можно уверенно позиционировать по корпусу или дну. Тонкая ПЭТ-тара при неправильной фиксации сминается или смещается относительно клапана. При частой смене форматов полезны регулируемые направляющие, сменные звёзды и сохранённые рецепты. Время переналадки необходимо включать в расчёт фактической производительности.

Точность наполнения

Одинаковый объём жидкости может визуально выглядеть по-разному в бутылках разной формы. Поэтому необходимо заранее определить, контролируется масса дозы, объём или уровень продукта.

На точность влияют:

• колебания давления;
• температура сока;
• вспенивание;
• форма бутылки;
• состояние наполнительных клапанов;
• скорость линии.

Стеклянная тара сохраняет внутренний объём при перемещении. Тонкая ПЭТ-бутылка может немного изменять форму при захвате или воздействии горячего продукта, что усложняет визуальный контроль уровня. Для стабильного результата аппарат для розлива соков должен работать с равномерной подачей продукта и правильно выбранным способом дозирования.

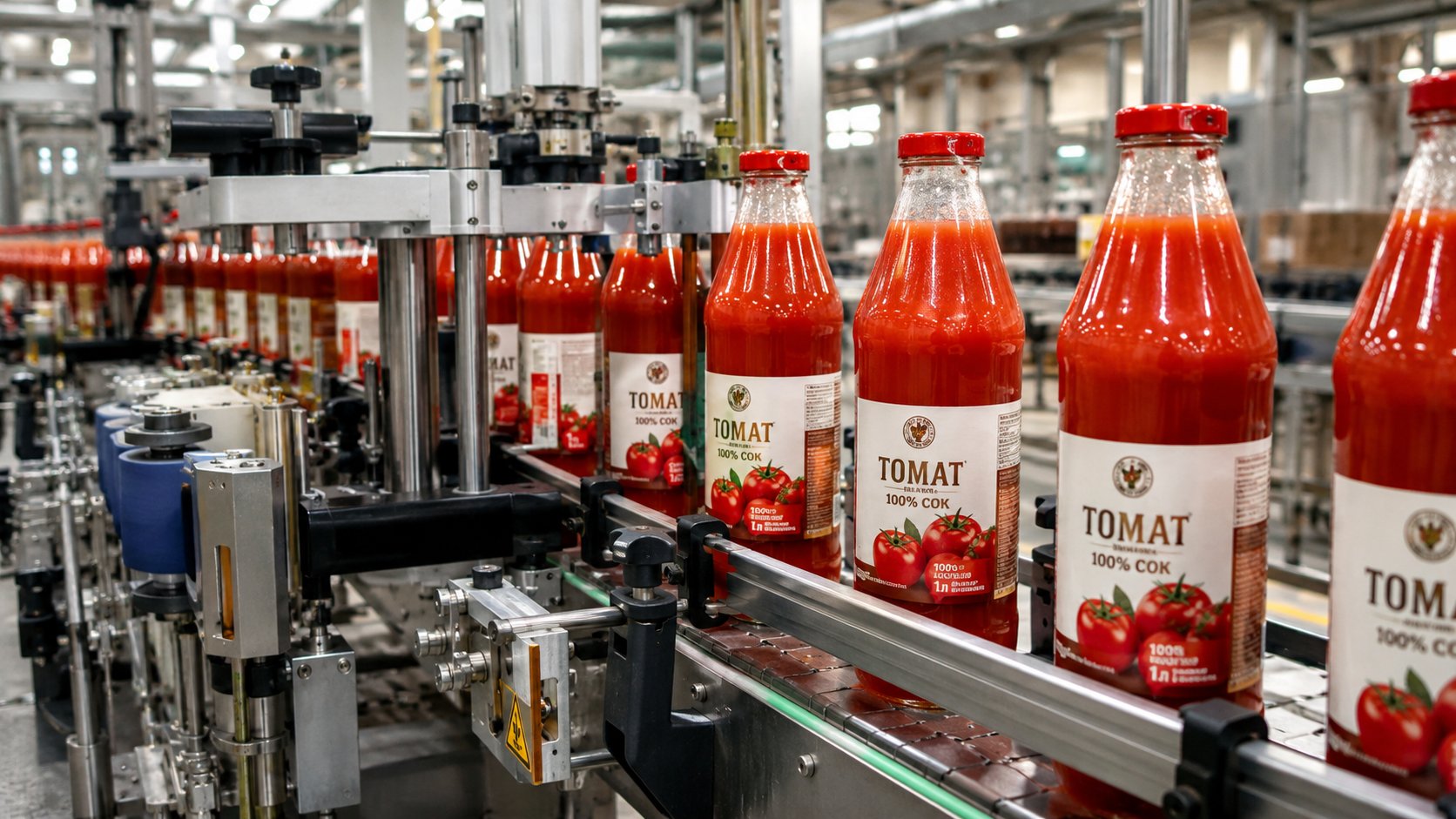

Укупорка стекла

Стеклянные бутылки могут использоваться с винтовыми, поворотными и другими видами крышек. Конкретный укупорщик подбирают по типу горловины и способу фиксации закрывающего элемента.

На участке контролируют:

• подачу крышек;
• положение бутылки;
• усилие закрытия;
• чистоту горловины;
• герметичность соединения;
• отсутствие повреждений стекла.

Чрезмерное усилие может повредить крышку или горловину. Недостаточное не обеспечивает стабильного закрытия. Если на горловине остаётся сок или пена, качество укупорки ухудшается. Поэтому наполнитель должен завершать дозирование без перелива и продолжительного каплеобразования.

Укупорка ПЭТ

ПЭТ-бутылка легче деформируется при воздействии укупорочной головки. Во время закрытия корпус или горловина должны удерживаться так, чтобы усилие не передавалось на тонкие стенки.

При настройке учитывают:

• тип резьбы;
• форму опорного кольца;
• крутящий момент;
• жёсткость горловины;
• положение крышки;
• устойчивость бутылки.

Слишком высокий момент затяжки осложняет открывание и может деформировать горловину. Недостаточный увеличивает риск нарушения герметичности. При горячем розливе крышка также должна соответствовать температуре продукта и сохранять свойства после охлаждения.

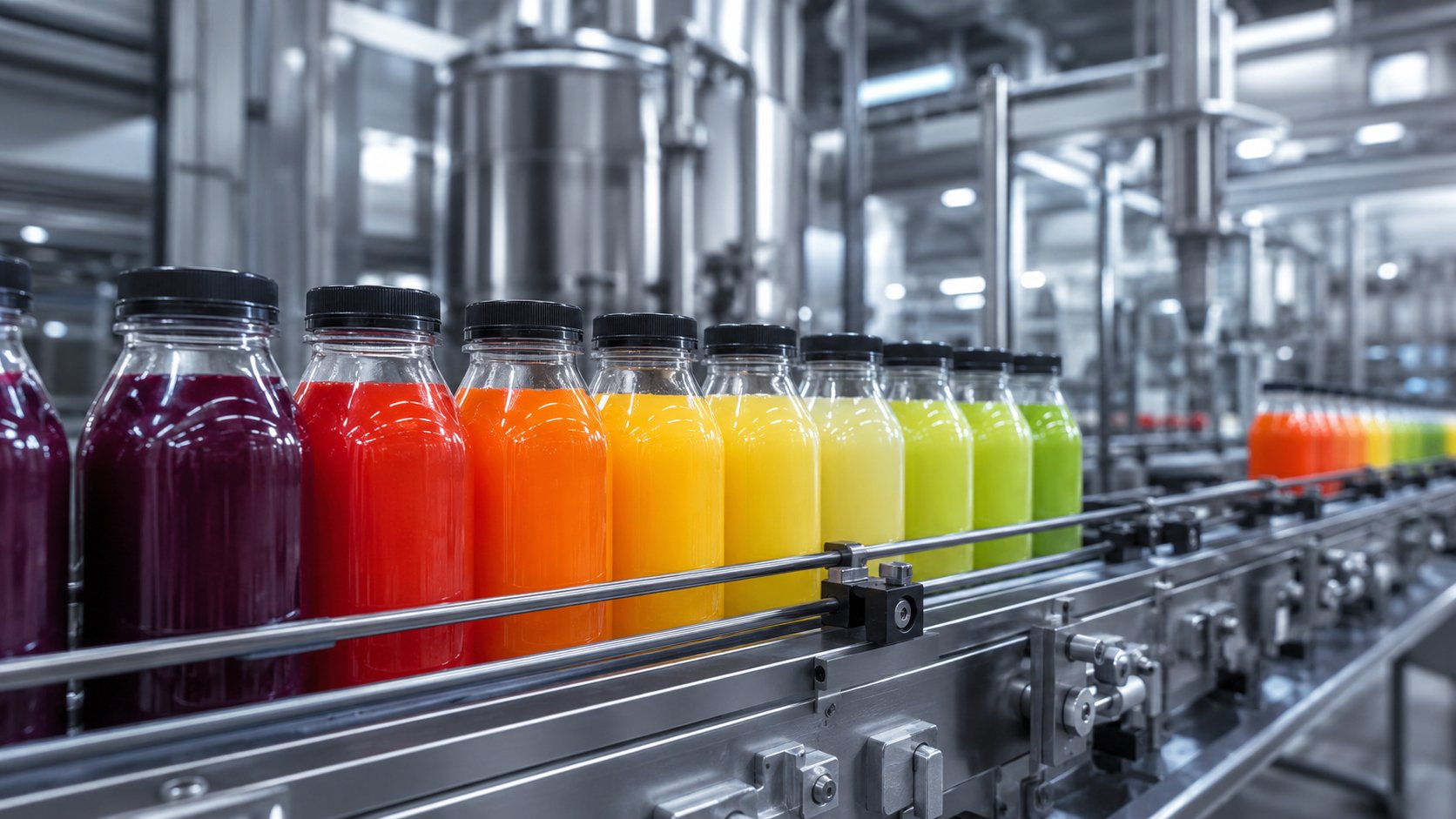

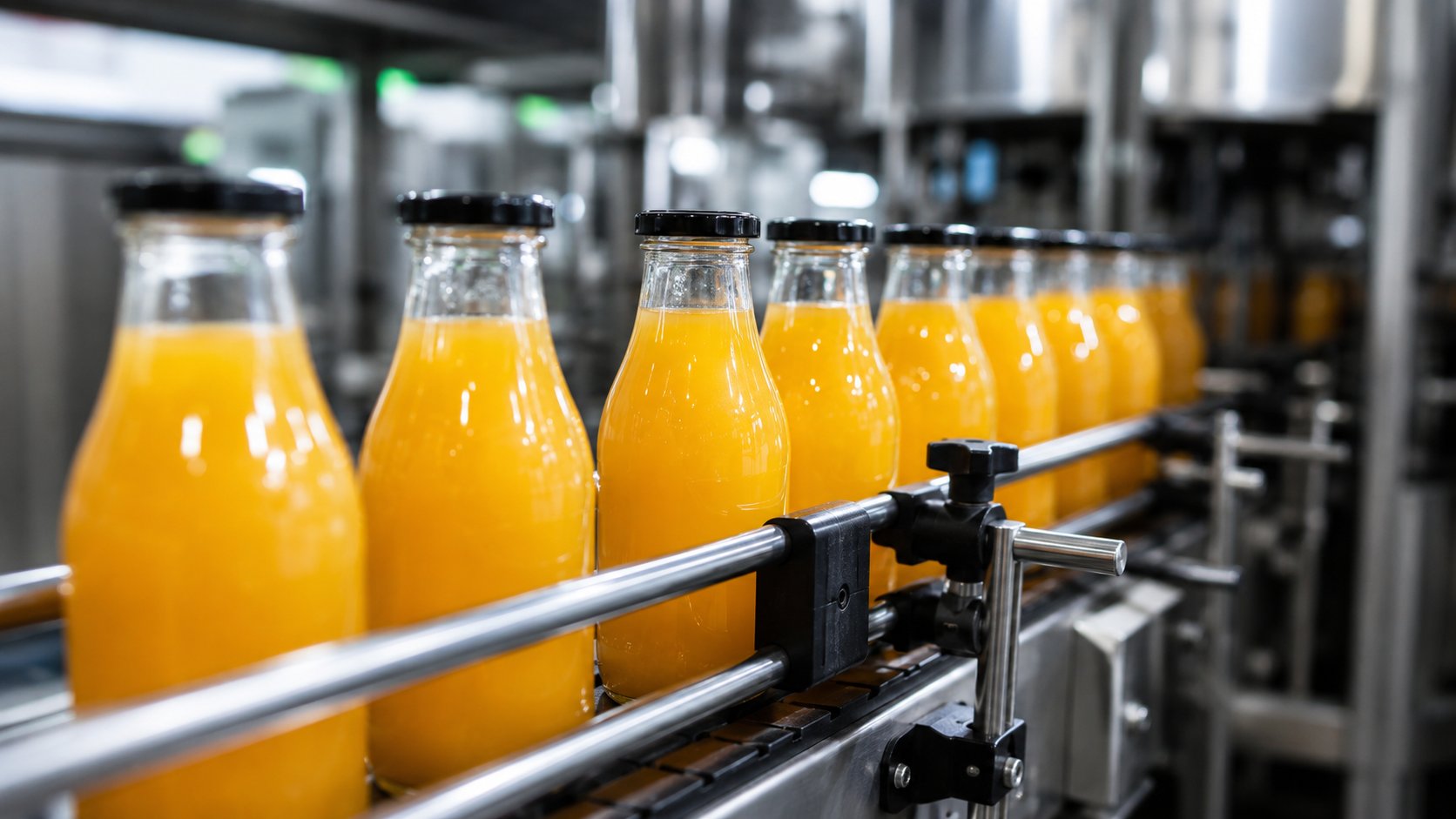

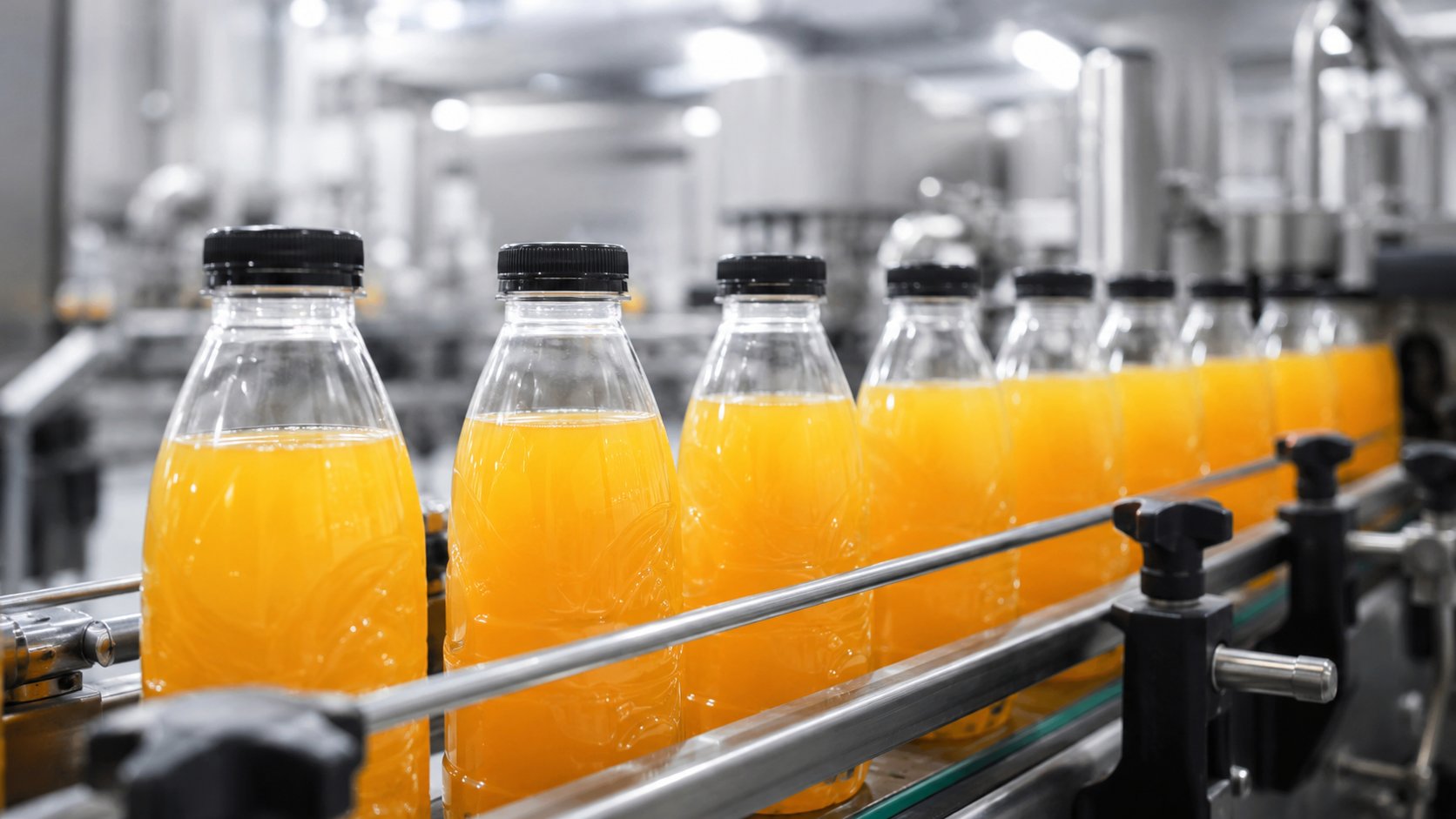

Транспортировка полной тары

После наполнения различия между стеклом и ПЭТ становятся ещё заметнее. Стеклянная бутылка тяжёлая, а пластиковая — относительно лёгкая и может менять жёсткость в зависимости от температуры.

Для стекла важны:

• прочность транспортёра;
• плавное накопление бутылок;
• защита от боковых ударов;
• точные направляющие;
• контроль разбитой тары.

Для ПЭТ особенно важны устойчивость дна, положение центра тяжести и отсутствие резких изменений скорости. Высокая узкая бутылка может падать при переходе между конвейерами. Направляющие не должны сжимать горячую пластиковую тару. После охлаждения её жёсткость увеличивается, поэтому настройки разных участков линии могут отличаться.

Охлаждение после розлива

Горячий сок нельзя оставлять при высокой температуре дольше, чем предусмотрено процессом. После закрытия бутылки направляются на охлаждение.

Участок должен обеспечивать:

• постепенное снижение температуры;
• равномерное воздействие на тару;
• отсутствие термического удара;
• сохранение формы бутылки;
• подготовку к маркировке.

Стекло требует защиты от резкого перепада температур. ПЭТ — контроля формы и внутреннего разрежения при охлаждении. Если бутылка поступает на этикетирование слишком горячей или влажной, маркировка может наноситься нестабильно. Поэтому температура выхода из охладителя согласуется с последующим оборудованием.

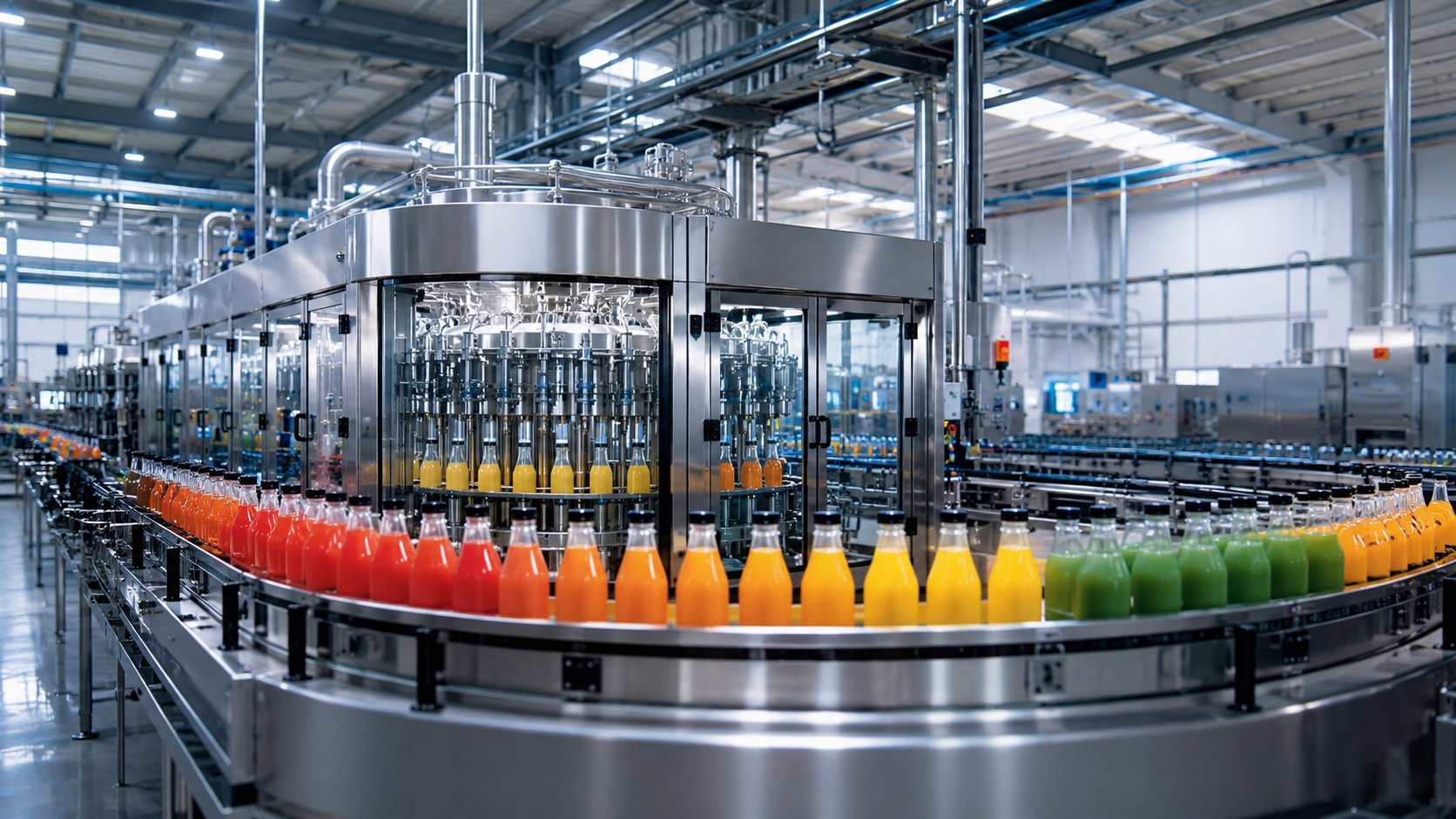

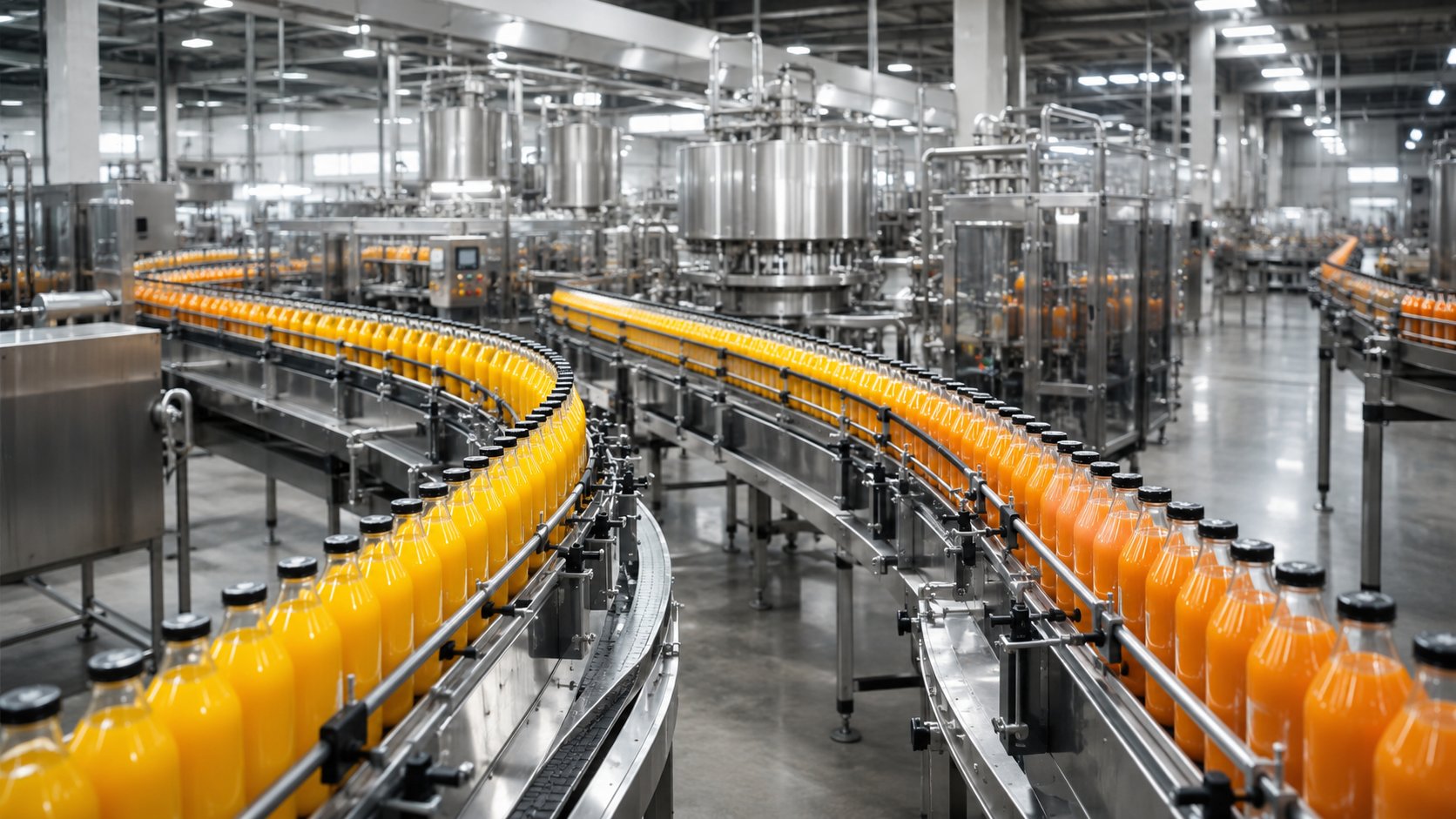

Универсальная линия

Линии розлива соков могут проектироваться под один тип бутылки или под несколько форматов. Универсальная система требует большего количества регулировок и сменных элементов.

Для перехода между стеклом и ПЭТ могут потребоваться:

• другие направляющие;
• сменные транспортировочные звёзды;
• регулировка высоты наполнителя;
• перенастройка укупорщика;
• изменение скорости конвейеров;
• отдельный режим охлаждения.

Не каждый существующий аппарат можно экономично адаптировать к двум материалам. Иногда смена тары требует замены отдельных модулей, а не простой корректировки параметров. До заказа необходимо передать поставщику образцы бутылок и крышек. Работа по приблизительным размерам повышает риск сложной переналадки после монтажа.

Выбор между стеклом и ПЭТ меняет конструкцию всей линии, а не только настройки наполнителя. Стекло требует защиты от ударов и температурного перепада, тогда как пластиковая бутылка нуждается в точной поддержке, контроле деформации и подборе материала под температуру продукта.

Оборудование для розлива сока следует выбирать после утверждения бутылки, крышки и режима пастеризации. Испытания реальной тары позволяют проверить её подачу, наполнение, укупорку, охлаждение и транспортировку на плановой производительности.
