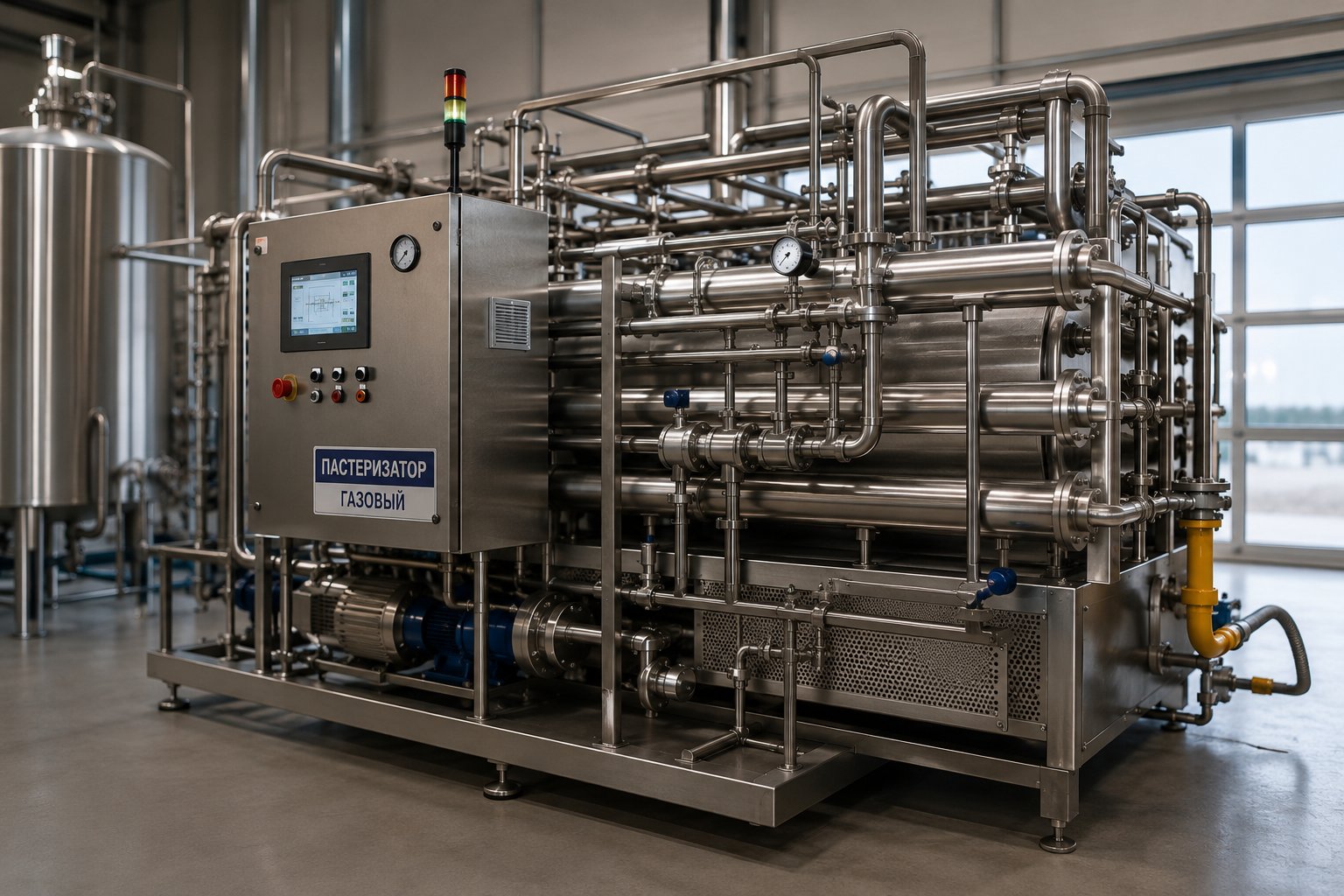

Газовый пастеризатор для сока

Принцип нагрева

В газовой установке горелка передаёт тепло теплоносителю или металлической поверхности теплообменника. После этого энергия поступает к соку, движущемуся через продуктовый контур.

Рабочая схема обычно включает:

• газовую горелку;
• камеру сгорания;
• теплообменный контур;
• насос подачи сока;
• температурные датчики;
• систему управления и защиты.

В некоторых конструкциях горелка нагревает воду, которая затем циркулирует через теплообменник. Такое косвенное нагревание упрощает регулирование температуры и снижает риск локального перегрева продукта. В других установках тепло от сгорания газа передаётся непосредственно стенке теплообменного аппарата. Такая схема может быть компактнее, но предъявляет повышенные требования к равномерности нагрева и состоянию теплообменных поверхностей.

Отличия от электрической модели

Электрический и газовый пастеризаторы решают одну технологическую задачу, но по-разному получают и регулируют тепло. Выбор зависит от доступных коммуникаций и режима работы предприятия. Основные различия:

• Источник энергии. Электрическая установка требует достаточной выделенной мощности электросети. Газовая модель подключается к газовой магистрали или системе сжиженного топлива и нуждается в соответствующей арматуре.
• Регулирование нагрева. Электрические элементы сравнительно просто включаются ступенчато или плавно. Газовая горелка регулирует мощность изменением подачи топлива и воздуха, поэтому важна устойчивость работы на частичной нагрузке.

• Требования к помещению. Газовое оборудование требует отвода продуктов сгорания, притока воздуха и выполнения условий безопасной эксплуатации. Электрический аппарат не нуждается в дымоходе.
• Работа при высокой нагрузке. При продолжительной сезонной переработке газовая система может быть удобна для получения значительной тепловой мощности без чрезмерного увеличения нагрузки на электросеть.

Сравнивать варианты только по стоимости киловатт-часа или единицы топлива недостаточно. Необходимо учитывать подключение, вентиляцию, дымоудаление, техническое обслуживание и режим загрузки линии.

Исходные параметры

Пастеризатор для сока выбирают после описания продукта и всего производственного потока. Производительность оборудования должна соответствовать подаче сока и возможностям следующего участка.

Для расчёта потребуются:

• вид перерабатываемого сока;
• температура продукта на входе;
• содержание мякоти и взвеси;
• необходимая производительность;
• продолжительность рабочей смены;
• параметры доступного газа.

Дополнительно определяют, будет установка работать непрерывно или периодически. Для сезонного предприятия важны скорость выхода на режим и возможность устойчиво работать при изменении подачи. Если холодный сок поступает непосредственно после прессования или из промежуточной ёмкости, тепловая нагрузка будет выше. Начальная температура продукта обязательно должна учитываться при сравнении паспортной производительности разных моделей.

Тип газоснабжения

Газовая система может работать на природном или сжиженном газе. Горелка и топливная арматура должны соответствовать конкретному виду топлива и его рабочим параметрам.

При выборе проверяют:

• вид используемого газа;
• рабочее давление;
• стабильность подачи;
• максимальный расход топлива;
• требования к редуцированию;
• возможность перенастройки горелки.

Магистральный газ обеспечивает непрерывную подачу, если объект уже подключён и располагает достаточным лимитом. Использование сжиженного газа требует места для хранения топлива, контроля его запаса и организации безопасной подачи. Нельзя приобретать пастеризатор, ориентируясь только на обозначение «газовый». Производитель должен подтвердить совместимость горелки с фактическими параметрами газоснабжения предприятия.

Устройство горелки

От работы горелки зависит стабильность температуры теплоносителя и продукта. Слишком грубое регулирование приводит к частым включениям, перегреву и последующему охлаждению системы.

При оценке горелки важны:

• диапазон регулирования мощности;
• автоматический розжиг;
• контроль наличия пламени;
• защита при падении давления;
• стабильность частичной нагрузки;
• доступность обслуживания.

Модулируемая горелка изменяет мощность в зависимости от текущей тепловой нагрузки. Это особенно важно, если температура входящего сока или скорость подачи меняются в течение смены. При простом двухпозиционном управлении горелка работает в режимах включения и выключения. Такая схема может быть достаточной для небольшой ёмкостной установки, но в проточной линии способна создавать более заметные температурные колебания.

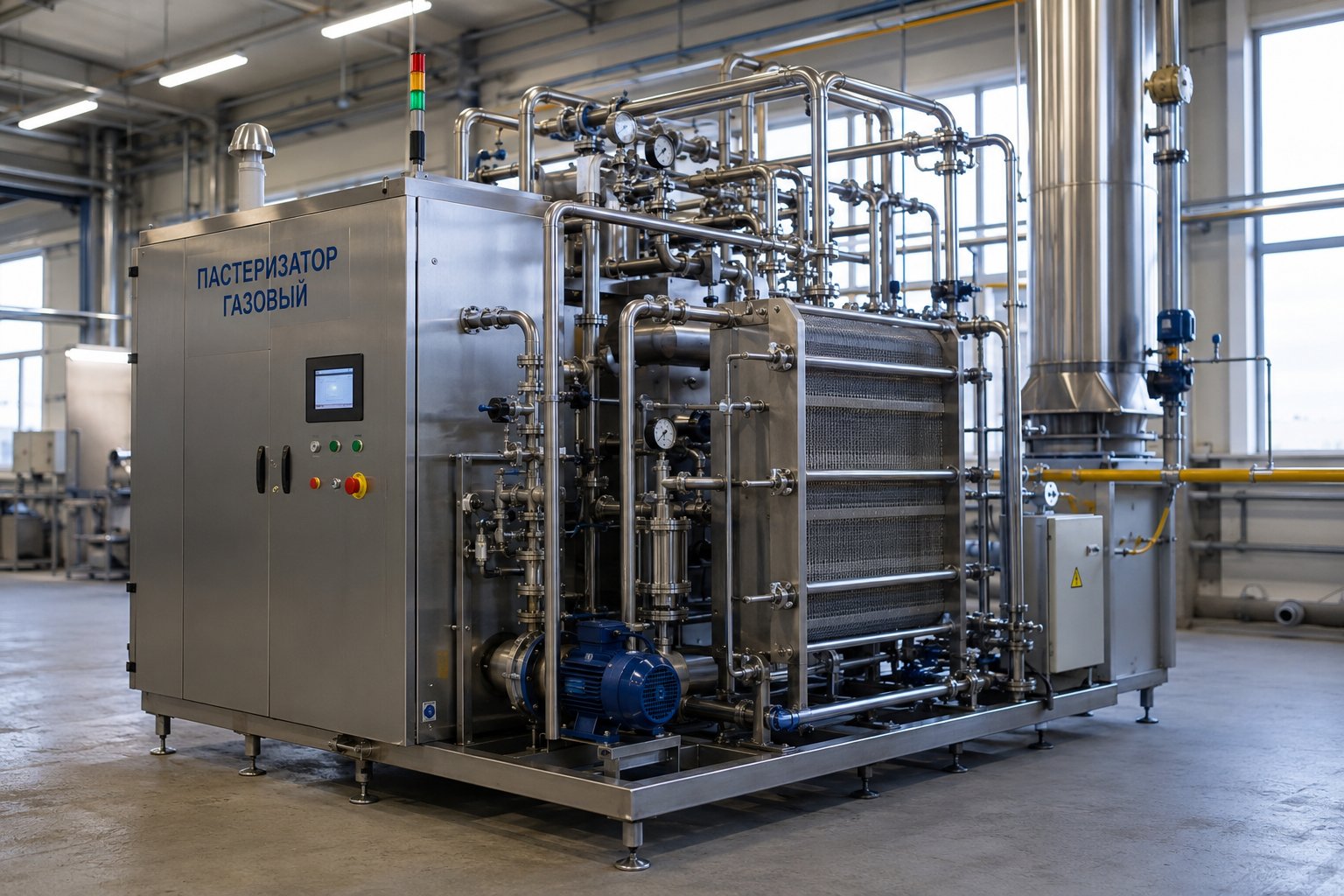

Теплообменный контур

Сок не должен контактировать с дымовыми газами. Между продуктом и источником тепла располагается герметичная теплообменная поверхность либо замкнутый контур с нагретой водой.

При выборе конструкции оценивают:

• способ передачи тепла;
• площадь теплообменника;
• материал продуктового контура;
• допустимый размер частиц;
• риск образования отложений;
• возможность санитарной мойки.

Для осветлённого сока могут применяться аппараты с относительно узкими проходами. Продукт с мякотью требует большего сечения и отсутствия зон, в которых частицы способны задерживаться. Отложения ухудшают теплопередачу. Горелка продолжает расходовать топливо, но продукт нагревается медленнее, а температура металлической поверхности возрастает. Поэтому состояние теплообменника напрямую влияет на производительность и качество обработки.

Яблочный сок

Пастеризация яблочного сока может выполняться на проточном или ёмкостном оборудовании. Выбор конструкции зависит от объёма, степени осветления продукта и организации розлива.

При работе с яблочным соком контролируют:

• количество мякоти;
• наличие крупных частиц;
• температуру после прессования;
• равномерность подачи;
• образование осадка;
• склонность к вспениванию.

Осветлённый продукт легче проходит через узкие каналы и равномернее нагревается. Сок прямого отжима с мякотью создаёт более высокое гидравлическое сопротивление и быстрее загрязняет теплообменные поверхности. Если предприятие планирует выпускать несколько видов продукта, газовый пастеризатор для сока следует подбирать по наиболее вязкой позиции с максимальным содержанием мякоти.

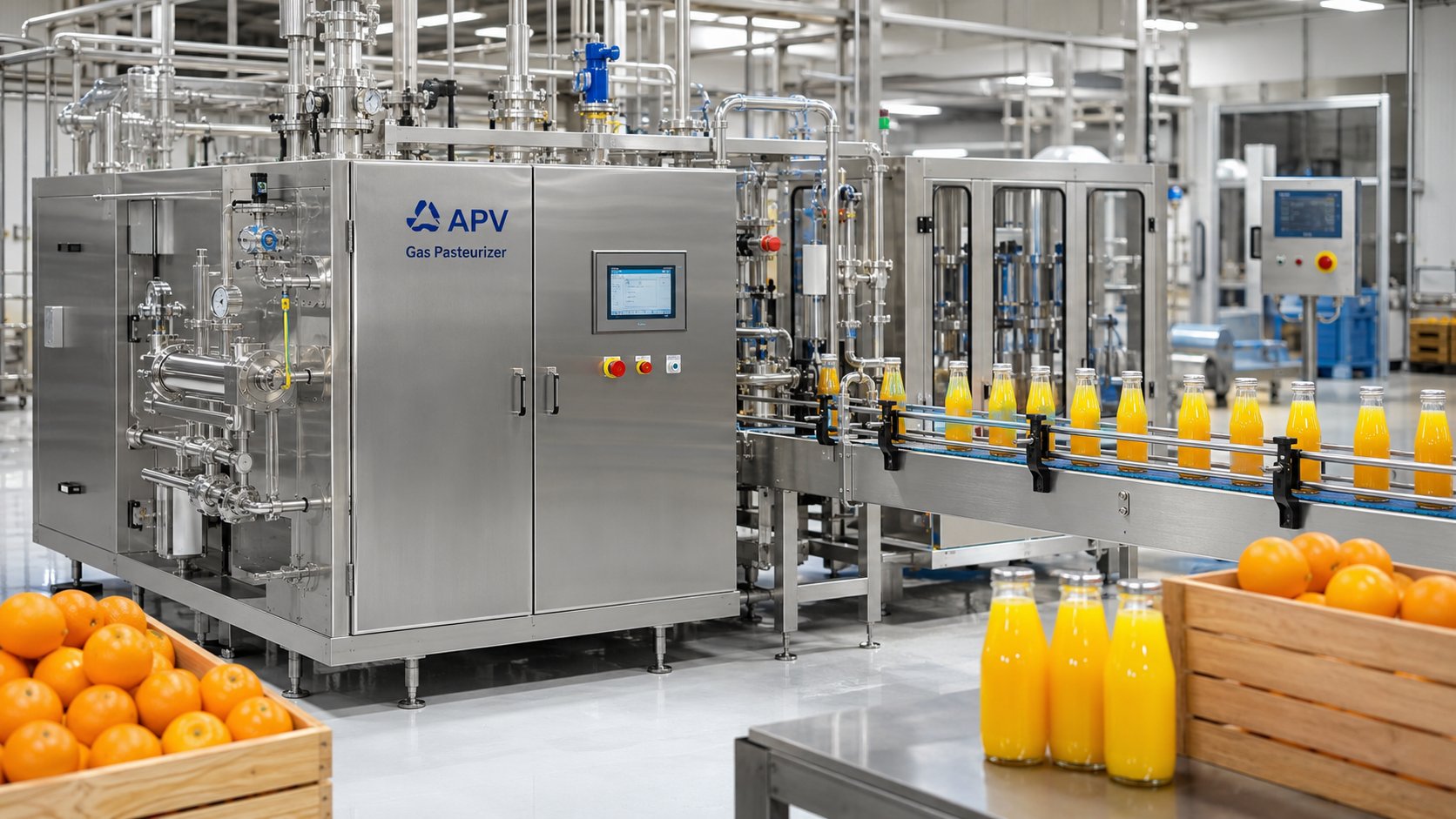

Проточная обработка

Проточная установка нагревает сок при движении через теплообменник. Она подходит для непрерывной линии, в которой прессование, промежуточное накопление и розлив согласованы по производительности.

Преимущества проточной схемы:

• непрерывная подача продукта;
• небольшой объём внутри аппарата;
• автоматический контроль температуры;
• удобное соединение с розливом;
• стабильная производительность.

При изменении расхода меняется время нахождения сока в рабочем контуре. Поэтому насос, датчик потока и система управления должны работать как единый узел. Если температура продукта не достигает установленного значения, автоматика может уменьшить подачу или направить сок на повторную обработку. Конкретная логика определяется конструкцией линии.

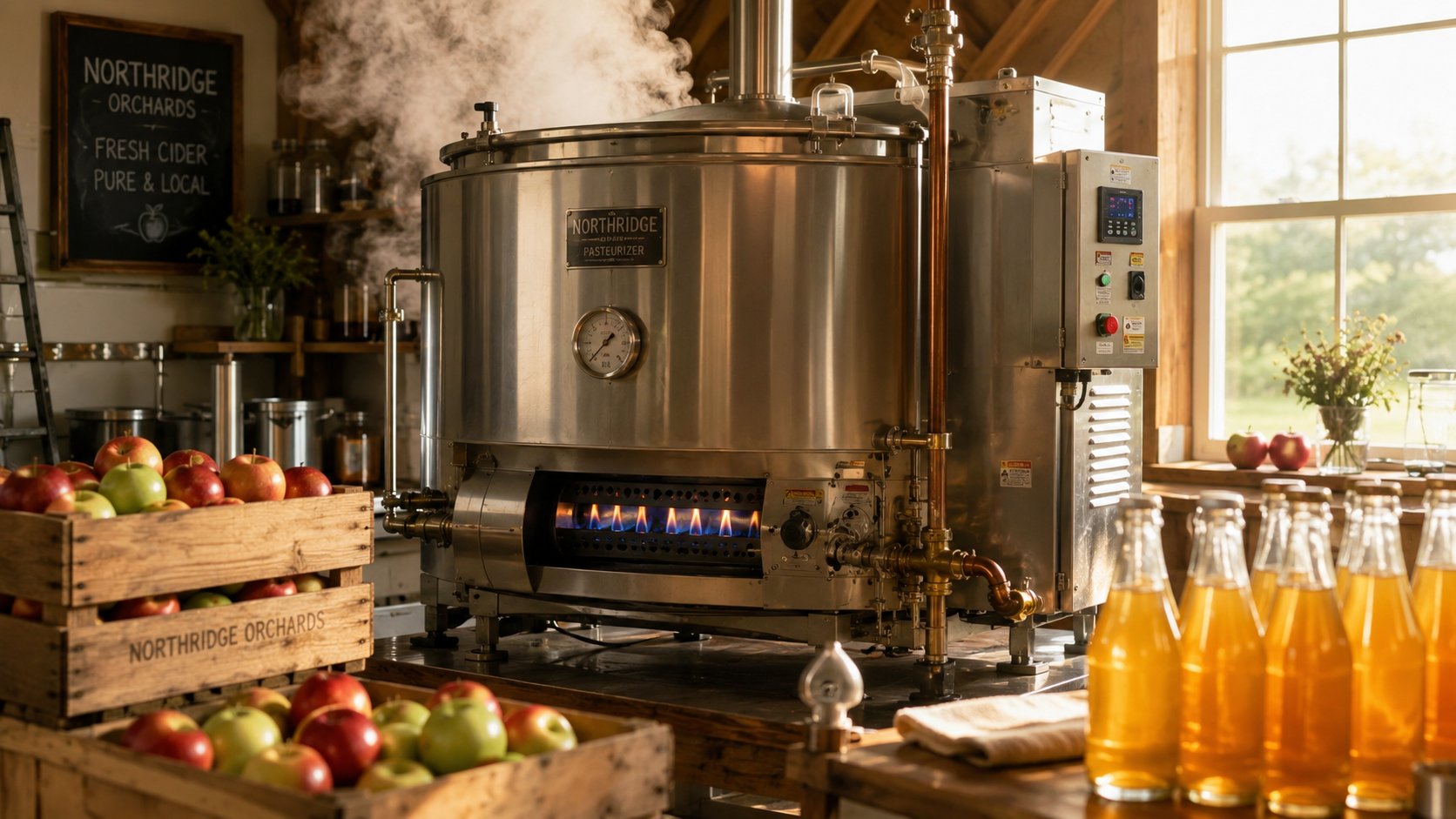

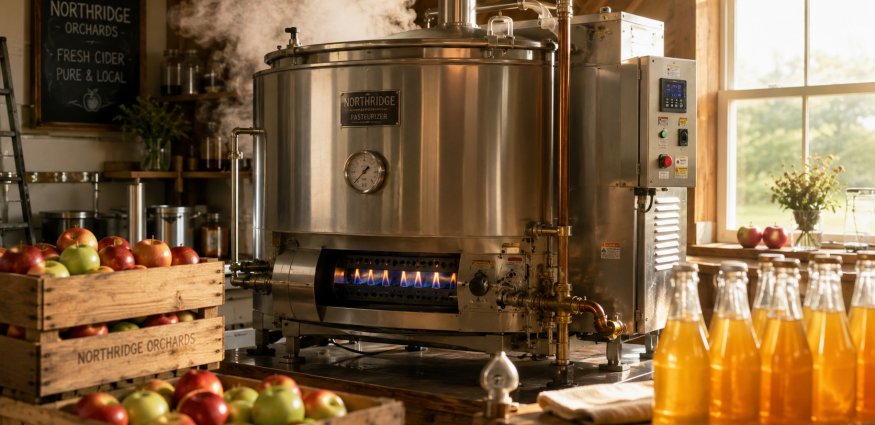

Ёмкостная пастеризация

В периодической системе сок нагревается в резервуаре с перемешиванием. Газовая горелка передаёт тепло через стенку, рубашку или промежуточный водяной контур.

Ёмкостная схема подходит, когда:

• продукт выпускается партиями;
• производительность относительно небольшая;
• ассортимент часто меняется;
• непрерывный розлив отсутствует;
• требуется простая технологическая схема.

Значение имеет равномерность перемешивания. Без движения продукта возле нагретой поверхности могут появляться зоны с более высокой температурой, тогда как основная масса ещё не достигает заданного режима. Полезный объём резервуара обычно меньше его полной геометрической вместимости. Необходимо оставлять пространство для перемешивания, возможного вспенивания и безопасной работы.

Контроль температуры

Газовая пастеризация требует точного управления горелкой и движением продукта. Температура пламени или теплоносителя не показывает фактическое состояние сока.

Система должна контролировать:

• температуру входящего продукта;
• нагрев теплоносителя;
• температуру после теплообменника;
• скорость движения сока;
• отклонения рабочего режима;
• аварийные состояния горелки.

Датчик продукта устанавливают в точке, где он отражает результат обработки. Измерение только температуры воды в контуре недостаточно. При снижении подачи горелка должна уменьшать мощность. Если этого не происходит, продукт задерживается в горячей зоне и получает избыточное воздействие.

Выход на режим

Газовой установке требуется время для прогрева теплообменного или водяного контура. Продолжительность запуска зависит от мощности горелки, объёма теплоносителя и начальной температуры оборудования.

Перед подачей сока необходимо обеспечить:

• устойчивое горение;
• прогрев рабочего контура;
• циркуляцию теплоносителя;
• готовность насосов;
• стабильные показания датчиков.

Первые литры продукта не должны использоваться для завершения прогрева системы. Рабочая последовательность запуска должна исключать поступление недопастеризованного сока на розлив. После короткой остановки оборудование может сохранять тепло. При длительном простое режим запуска повторяют, учитывая фактическую температуру контура.

Производительность

Фактическая производительность зависит от тепловой мощности горелки и способности теплообменника передавать эту энергию соку. Мощная горелка не гарантирует высокий выпуск, если площадь теплообмена недостаточна.

На результат влияют:

• температура сока на входе;
• состав и вязкость продукта;
• мощность горелки;
• площадь теплообменника;
• загрязнение поверхностей;
• стабильность газоснабжения.

При падении давления газа горелка может не развивать расчётную мощность. Скорость подачи придётся уменьшить, чтобы сохранить заданный температурный режим. Производительность следует подтверждать на реальном соке. Испытание на воде не учитывает мякоть, вязкость и образование отложений.

Дымоудаление и вентиляция

Продукты сгорания должны безопасно удаляться из помещения. Конструкция дымохода и вентиляции согласуется с мощностью горелки и требованиями к конкретному объекту. При проектировании предусматривают:

Перед подачей сока необходимо обеспечить:

• устойчивое горение;
• прогрев рабочего контура;
• циркуляцию теплоносителя;
• готовность насосов;
• стабильные показания датчиков.

Нельзя устанавливать газовый аппарат как обычную электрическую машину без подготовки помещения. Подключение горелки, дымохода и автоматики безопасности должно выполняться в соответствии с проектом объекта. Размещение пастеризатора также должно обеспечивать доступ к горелке и теплообменнику для обслуживания.

Автоматика безопасности

Газовое оборудование требует контроля подачи топлива и процесса горения. При исчезновении пламени или нарушении давления подача газа должна автоматически прекращаться.

Система защиты контролирует:

• наличие пламени;
• давление газа;
• работу вентиляции;
• температуру теплоносителя;
• перегрев оборудования;
• готовность циркуляции.

Запуск не должен происходить при неисправной вентиляции, отсутствии движения теплоносителя или открытой защитной цепи. При выборе важно уточнить, какие аварийные ситуации контролируются автоматически и какие действия должен выполнять оператор.

Газовый пастеризатор для сока отличается от электрического способом получения тепла, требованиями к подключению и характером регулирования мощности. Газовая система нуждается в горелке, дымоудалении, приточной вентиляции и автоматике безопасности, но позволяет получить значительную тепловую мощность без высокой нагрузки на электросеть. Выбирать пастеризатор для сока следует по составу продукта, производительности линии, параметрам газоснабжения и конструкции теплообменника. Пастеризация яблочного сока будет стабильной только при согласованной работе горелки, насоса, температурного контроля и участка розлива.
